洪军谈热真空设备选型时，最先问的不是“最低能到多少度”，而是产品在飞行状态下靠什么散热。一台星内电子机箱和一块舱外太阳翼都要进真空罐，前者通常把热量送向安装面，后者则主要与周围环境辐射换热。它们面对同样的真空，试验方法却从第一步就不一样。
洪军没有把四种方案排成一张从低到高的榜单。他的分法是先看冷源，再看控温方式：液氮模式和气氮循环都可能使用液氮，直冷机与导热油控温都可能使用机械制冷；前两类典型方案直接建立冷热边界，后两类先调节循环介质，再间接控制冷板或热沉。[1]
设备最低能做到多少度，是方案选型时最常见的问题之一。但这个温度必须带着测点来理解：它可能指制冷机低温端、循环介质、热沉、冷板，也可能指产品本身。同一个−150℃，落在不同测点上，代表的是完全不同的工程能力。[1]
常压环境中，产品可以通过导热、对流和辐射交换热量，主要因素是热对流。依据GB/T 3163—2024，压力低于0.1 Pa属于高真空范围；在此条件下，热真空分析通常可以忽略气体对流。[14]真空度提高后，气体对流逐渐退出，固体接触导热与表面热辐射成为主要通道。设备不仅要抽走空气，还要把产品在轨时的热量来源和散热出口重新建立起来。[2][3]
用一个简化的瞬态能量平衡就能看出差异：
Cth是产品等效热容，Tp是产品表面温度；Qint是内部发热，Qext是吸收的外部热流，Qcond和Qrad分别是导热与辐射带走的热量。只要等式右侧仍不接近零，产品就没有达到热稳定。
星内单机往往有处理器、电源和功率器件持续发热，热量经过印制板、机箱底板、界面材料和紧固件，进入舱板或专用散热结构。试验要用冷板建立安装界面的导热边界，并保持具有代表性的安装方式、力矩、接触面积和线缆布置。
这里的“代表性”并不等于一味追求隔热或导热。飞行状态下，如果线缆、支架和接插件本来就是热量通道，地面试验就要保留相近的材料、截面、长度和连接方式；如果临时工装额外形成一条粗大的金属导热通路，产品可能在罐里表现良好，上天后却失去这条并不存在的散热捷径。
星外产品看到的则是太阳、地球红外与反照、深空冷背景以及邻近结构。热沉用于建立辐射冷背景，红外板向指定表面施加热流；涉及太阳电池输出或光学响应时，还要判断是否需要满足光谱、均匀性、准直性和入射角要求的太阳模拟器。
对星外产品而言，表面状态本身也是试验条件。热控涂层、光学膜层、多层隔热组件和污染状态会改变太阳吸收率与红外发射率；受光面、背光面和被结构遮挡的区域，又可能承受完全不同的热流。把所有表面面对同一块等温热沉，往往只能完成环境筛选，未必能够复现真实轨道工况。

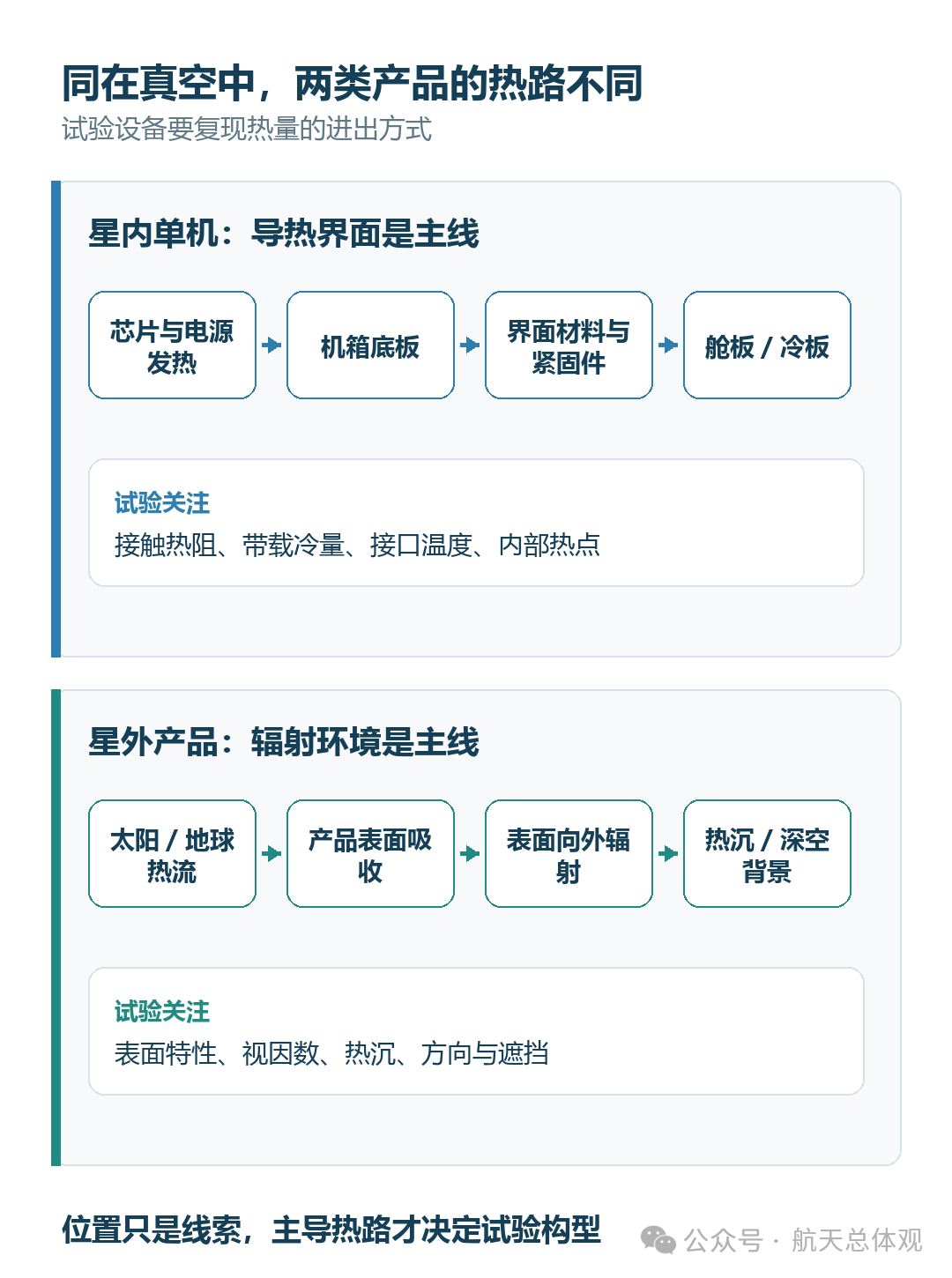

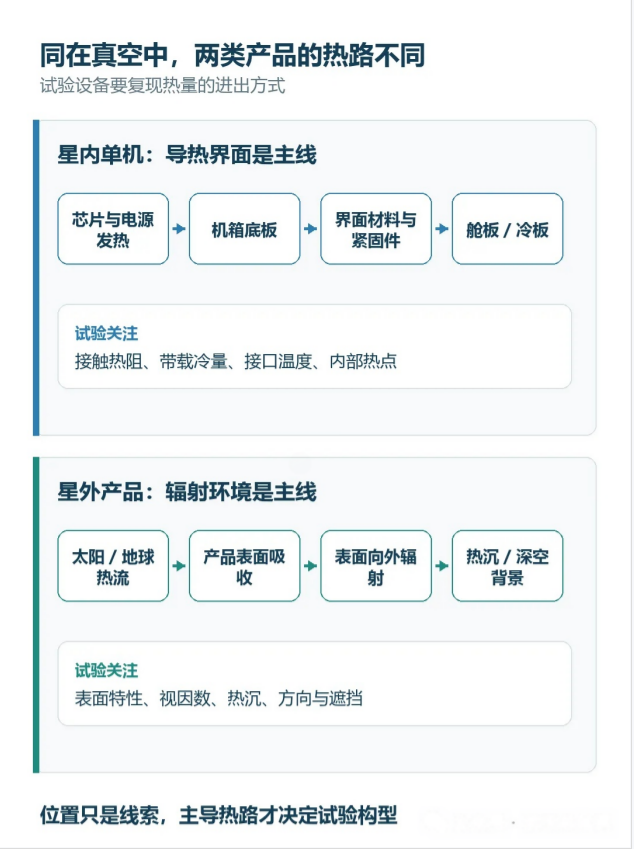

图1 星内与星外产品的热路差异。来源：本文根据公开资料自制示意图。
星内单机的导热可以用一阶关系理解：
Gc是产品与安装面之间的总接触热导，Tp是产品表面温度，Tb是安装界面温度。表面平整度、紧固力矩、接触面积和界面材料都会改变Gc。NASA针对真实电子机箱的研究也表明，大尺寸机箱的实际接触状态不能简单由小试样数据替代。[12]
因此，冷板温度并不等于产品温度。高发热单机为了让关键器件到达目标冷端，冷板温度可能需要更低；进入热端后，内部热点又可能明显高于安装面。如果试验把飞行用导热垫片换成过于理想的金属接触，结果会高估产品散热能力。
冷板控制点通常布置在能够代表接口边界的位置，但产品参考点还要另行选择。控制点太靠近冷媒入口，可能掩盖板面下游温差；只盯住机箱外壳，又可能漏掉处理器、功率模块或探测器附近的内部热点。控温传感器、产品监测传感器和安全保护传感器可以复用部分测点，承担的判据却不应混为一谈。
星外产品的辐射换热可作如下近似：
εeff是等效发射率，σ是斯忒藩－玻尔兹曼常数（约5.67×10−8 W·m−2·K−4），A是有效面积，F代表几何视因数，Tp是产品表面温度，Tsink是有效辐射热沉温度，温度均使用开尔文。产品离热沉多远、支架遮住多少视场、表面涂层状态如何，都会改变净辐射热流。
所以热沉温度达标，只能说明辐射边界的一个参数满足要求。热沉包络是否完整、开口和观察窗占多大视场、支架是否反射红外、红外加热区与产品表面能否对应，同样会影响产品实际吸收和放出的热量。热平衡试验尤其需要把这些几何关系纳入模型。
NASA曾为国际空间站散热器的热真空鉴定设计专用红外加热系统，用于热循环、冷热状态展开和热性能试验。这类装置服务于具体表面和工况，并不是把整个真空罐均匀加热。[13]
星内、星外只是方便交流的位置描述。舱外高功率电子设备也可能通过底座导热，舱内隔热安装的小型仪器也可能以辐射为主。ECSS指南采用导热型、辐射型和混合型分类：导热量占总换热量约70%以上可视为导热主导，约30%以下可视为辐射主导，中间区域按混合型处理。比例不清楚时，需要通过热分析或试验识别。[2]
冷量不会像家用空调的冷风一样直接送到产品。沿着设备热路，会依次遇到制冷剂蒸发或低温工质温度、制冷机出口温度、循环介质温度、热沉或冷板温度，以及产品关键测点温度。每经过一段管路、一个换热器或一个接触界面，都要付出温差。
例如，机械制冷机低温端到达−150℃，经过换热器和管路后，热沉或冷板温度通常会更高；热沉已经到温，一个正在工作的电子产品仍可能明显高于热沉。温差由换热能力、产品功耗、结构和线缆漏热共同决定。

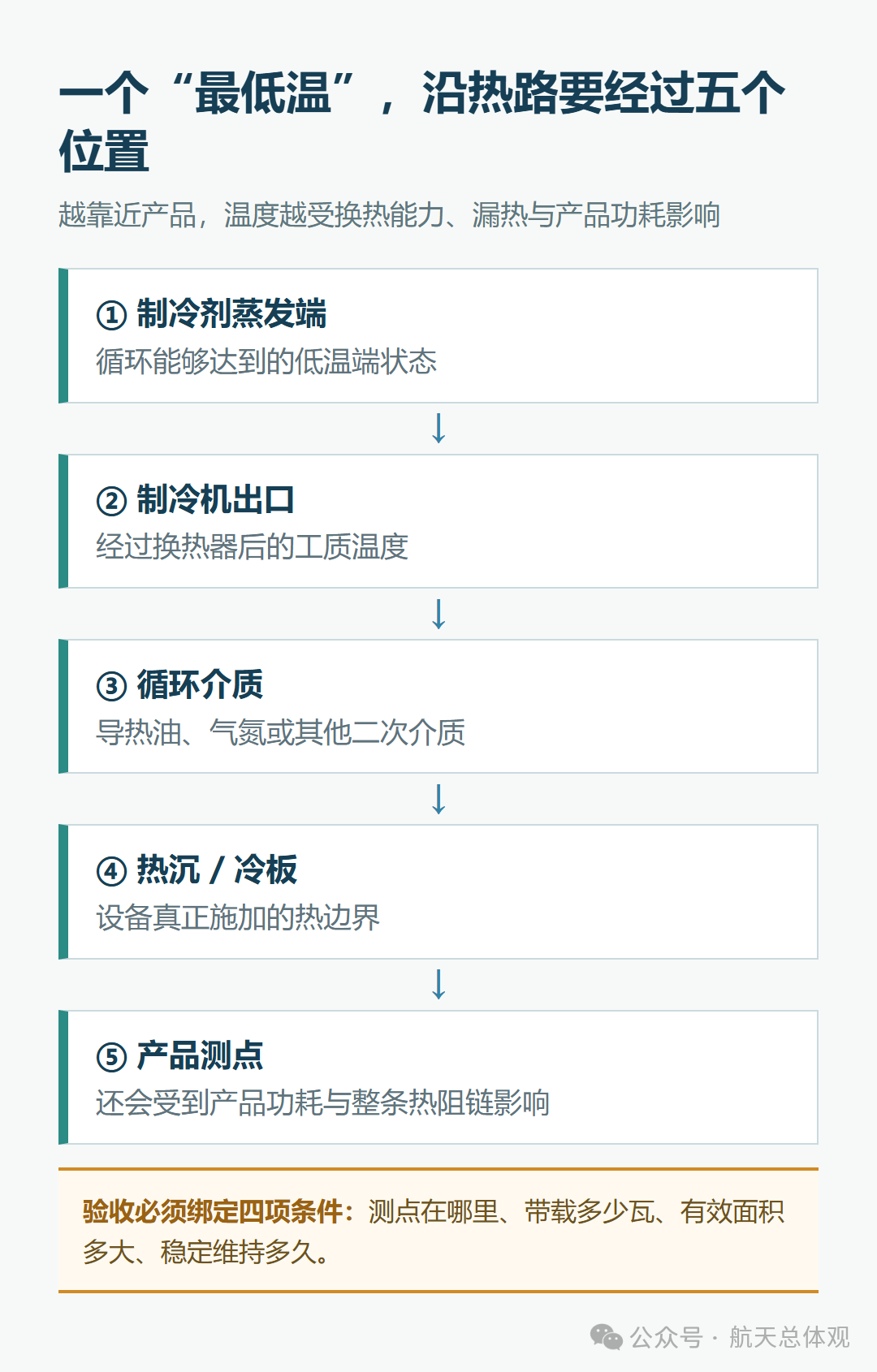

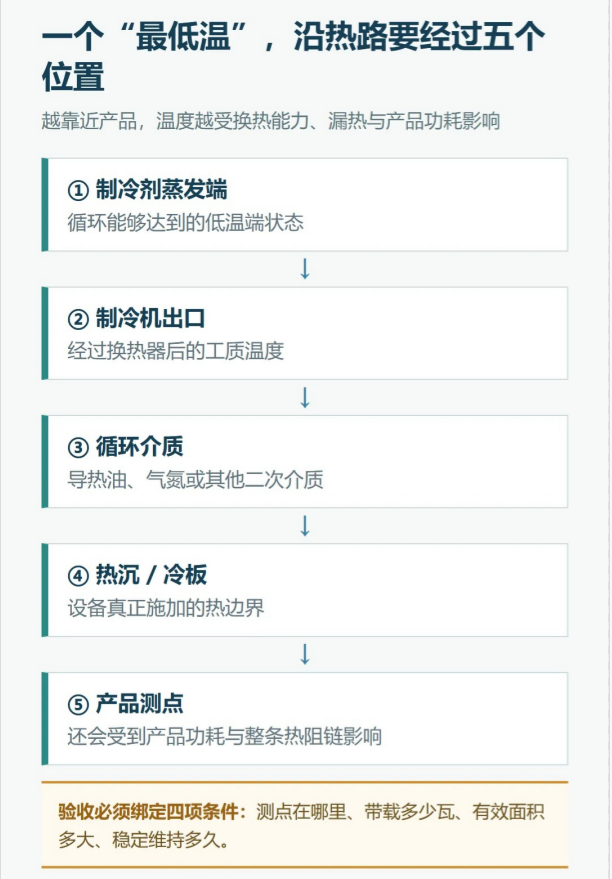

图2 从冷源到产品，最低温数字经历了哪些环节。来源：本文根据公开资料自制示意图。
在目标低温下，系统可用冷量至少要覆盖下面这笔账：
式中各项都是热功率，单位通常取瓦。Qcold(T)是制冷系统在目标温度下仍能提供的冷量；右侧包括产品发热、罐壁和窗口的辐射漏热、支撑结构导热、线缆与管路漏热以及工程裕量。低温越深，机械制冷的可用冷量通常越小，而产品发热和外部漏热不会自动消失。
谈到机械制冷接近−150℃时，洪军特意区分了机组出口、热沉带载和产品表面三个层级。他介绍，当前工程中较常见的混合工质自复叠直冷机温区约为−135℃至+150℃；机组出口会出现更低温，但进入罐体、带上热沉和产品负载以后，结果会发生变化。因此最低温必须和测点、热负载、有效面积、稳定时间一起说明。[1]
洪军把这四种方案称为一种“交叉分类”。按冷源看，有液氮和机械制冷；按控温方式看，又可分为直接控温和间接控温。液氮模式与直冷机模式直接向热沉或冷板提供冷量，升温依靠独立的红外加热笼；导热油和气氮循环则先把循环介质调到目标温度，再送入冷板或热沉夹层。[1]
四种方案对均匀性的考核对象也不同。液氮模式和直冷机模式通常不把热沉或冷板均匀性作为主要指标，而是考核产品表面温度分布；导热油和气氮循环以受控流体连续流过夹层，典型配置下，热沉或冷板均匀性分别可做到约±2℃和±3℃。工程应用时，均匀性还要与有效区域、测点和负载一起约定。[1]
液氮模式将液氮直接注入热沉或冷板，利用液氮升温显热和/或相变潜热带走热量；升温则由红外加热笼承担。洪军介绍，这类方案的常规温区可覆盖100 K（约−173℃）至+150℃，适合大热流密度瞬态降温、整星热真空或热平衡试验，以及较大热流负载产品。[1]
洪军把它的优点概括为“极限温度低、降温速度快”。代价也很具体：液氮与人工值守带来较高运行成本，自动化程度相对较低；两相流分配、排放安全和液氮消耗量还会影响长期运行。NASA格伦研究中心（俄亥俄州克利夫兰）和隶属于戈达德航天飞行中心（GSFC）的沃洛普斯飞行基地（弗吉尼亚州）公开设施采用液氮冷壁并配合红外或电加热装置，也能看到这种“制冷与加热分开”的基本构型。[4][5]

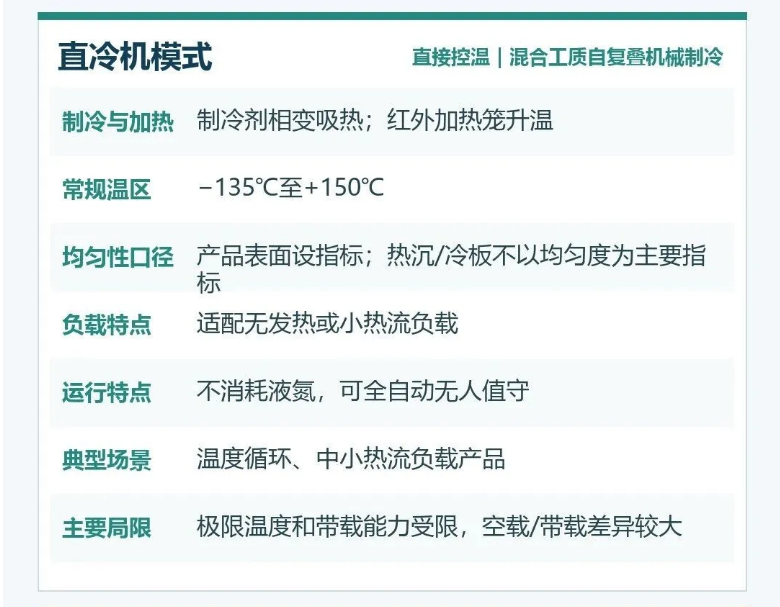

这里所说的直冷机模式，并不是泛指所有机械制冷。它用混合工质自复叠机械制冷替代液氮，制冷剂在热沉或冷板内相变吸热，升温仍使用红外加热笼。洪军介绍，其常规温区约为−135℃至+150℃，更适合无发热或小热流负载产品的温度循环与中小热流负载试验。[1]
自复叠利用不同沸点的混合工质，经气液分离、节流和回热依次承担预冷与深冷。公开研究表明，换热器中的工质混合位置会显著影响系统性能，更复杂的循环还可以继续向−150℃温区拓展。[8-10]
洪军更看重这条路线的运行方式：不消耗液氮，运行成本较低，可以全自动无人值守，温变速率也较快。但接近低温下限时，空载与带载差异会增大，热沉或冷板也不以流体间接控温方案那样的均匀性为优势。压缩机、换热器和控制阀能否在多轮循环中稳定配合，比一次最低温演示更重要。[1]
导热油控温采用传统复叠机械制冷作为冷源。制冷机和加热器先调节导热油温度，再由油泵把介质送入冷板或热沉夹层。洪军在交流中反复使用的一个词是“冷热同源”：需要低温时制冷，需要高温时加热，同一条回路连续调节安装界面。[1]
这条路线的常规温区约为−80℃至+150℃，深冷机型可至约−100℃；方案表给出的热沉或冷板均匀性约±2℃。配合V4.0自适应控温算法，这类方案适合发热量较大的星内单机、高精度温控和长期无人值守，导热方式带载能力强，能够全自动闭环运行。[1]
限制主要来自导热介质的低温物性和间接传热链。瑞尔腾普方案采用的导热介质为聚二甲基硅氧烷类硅油，在密闭回路中循环，管路以铜等金属材料为主，与金属的相容性较好；设计和维护时需重点关注其与橡胶类材料的相容性，且不得与液氧等强氧化剂接触。降温速度通常慢于直接制冷；泵、换热器、穿舱接口和并联支路还要按流量与压降设计。[1]
气氮循环同样属于间接控温。洪军介绍，这套方案由风机驱动循环气氮，温度过高时喷淋液氮给气体降温，需要升温时由气氮加热器加热，再把调好温度的气氮送入热沉夹层。典型温区约为−150℃至+150℃，热沉或冷板均匀性约±3℃。[1]
它适合大型舱外热模拟和大尺寸结构件热真空试验，均匀性优于直接液氮模式，液氮消耗量也较少；自动化程度和运行成本处于中间位置。代价是机组体积较大，风机能力、质量流量、管路压降、密封和保冷会决定系统能否放大。[1]
气氮循环仍以液氮作为冷源。NASA Glenn的大尺寸热沉通过循环气氮加热和冷却，低温端由液氮换热器供冷；ESA大型空间模拟器也分别设置气氮与液氮运行模式。这里的“气氮”说的是循环介质和控温方式，并不自动等于不用液氮。[6][7]

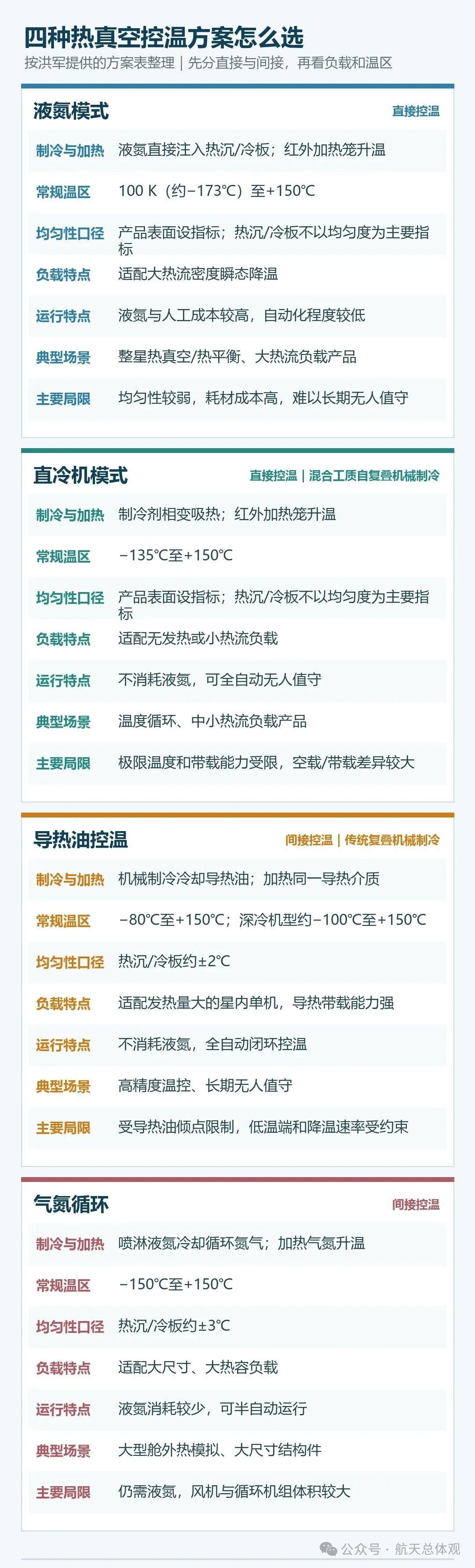

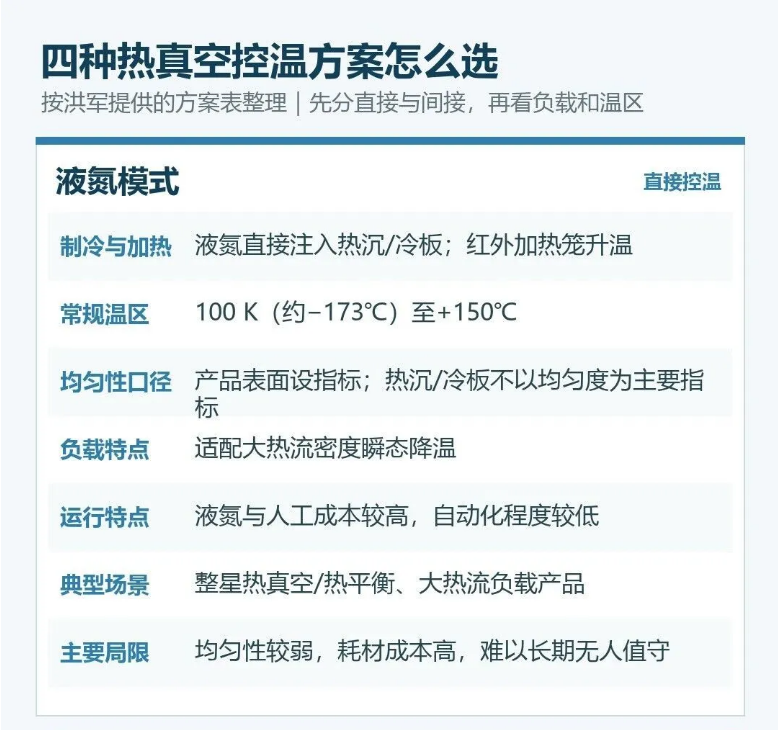

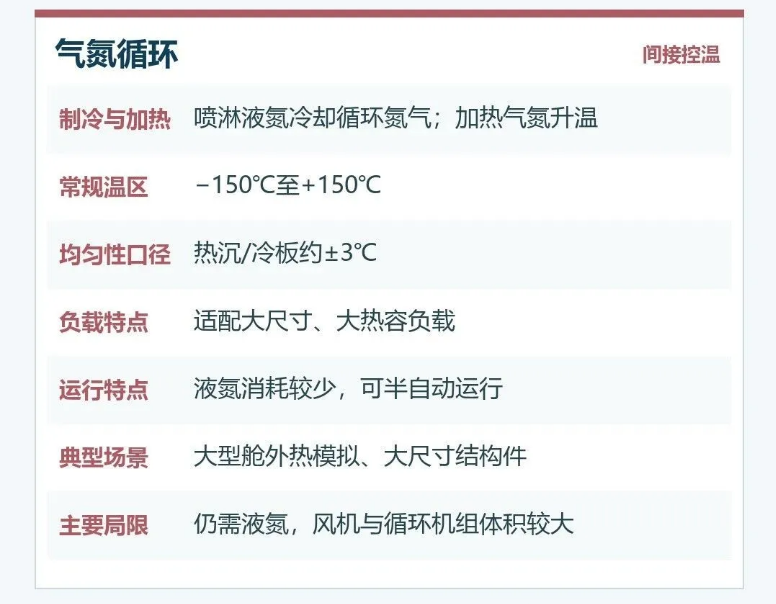

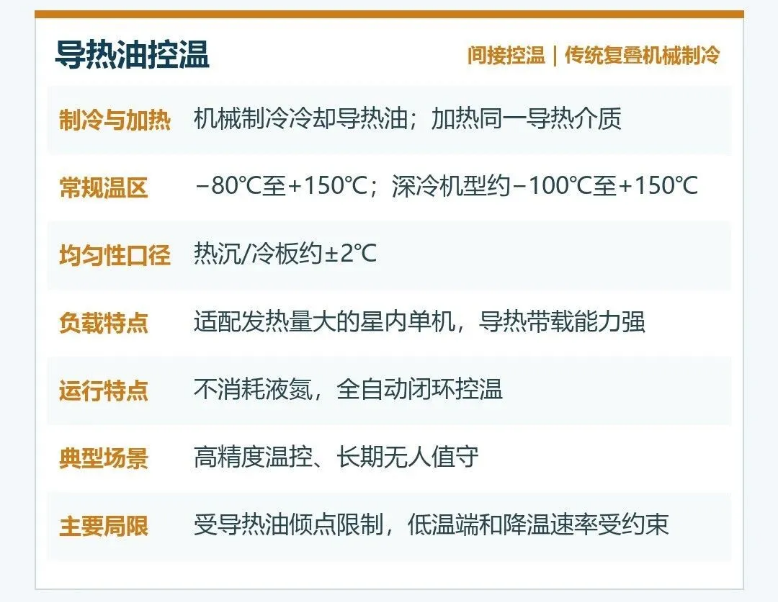

图3 洪军分享的四种热真空控温方案对比表
高发热星内单机先看安装面热流和冷板带载能力。洪军在交流中给出的优先方案，是用传统复叠机械制冷机组调节导热油，再由独立回路向冷板输送冷热量。产品通过具有飞行代表性的底板、紧固件和界面材料安装在冷板上。[1]
太阳翼、天线和外露载荷则先看热沉面积、表面热光学特性与视因数。需要100 K级冷背景、快速降温或大热流负载时，液氮模式更直接；大尺寸、大热容热沉若重视连续调节与均匀性，可采用气氮循环。中小热流负载且不便保障液氮时，直冷机模式可以承担温度循环任务。
混合型产品需要两条边界同时成立。冷板控制安装接口，热沉控制辐射背景，红外分区施加方向性热流。此时再问“冷板还是热沉”，问题本身就过于简单。
例如，一台带外露光学窗口的相机，机箱底板可能向舱板导热，窗口和遮光罩又直接与外部辐射环境交换热量。只控底板，可能无法发现窗口温度和光机结构梯度；只做冷黑背景，又会丢掉真实安装面的散热能力。此类产品要先拆出各条主热路，再决定哪些边界需要主动控制、哪些只需监测。
洪军举过一个更直观的分区控温案例：一件产品有两个发热量不同的区域，产品表面都要稳定在−30℃。发热较大的区域，冷板介质可能要拉到约−70℃；发热较小的区域，约−50℃就能满足要求。产品目标温度相同，不等于两块冷板必须使用同一设定值。[1]
这也是瑞尔腾普“一拖二、一拖三”方案的出发点。一套冷源可以服务多个控温对象，但每个对象配置独立流路、测温和调节，根据自身发热量维持边界。星外产品的分区逻辑则不同，通常由多个红外加热区分别复现不同朝向表面的外部热流。[1]
热真空循环主要验证产品能否在规定真空、高低温、循环次数和功能工况下正常工作，并通过反复温变暴露材料、装配和电气连接中的潜在缺陷。重点是温度覆盖、循环应力和冷热状态下的功能检查。[3]
执行时通常先规定产品参考点到达的高、低温水平，再安排保温、加断电和功能测试。设备热沉或冷板可以较快变化，产品内部需要依靠真实热路逐步响应；如果为了追赶设备曲线而施加不合理的局部强加热或过冷边界，循环次数完成了，产品承受的温度梯度却可能偏离设计工况。
热平衡试验追求的是另一层结果。它要在代表性边界下建立稳定能量收支，用实测温度和热流验证热设计、修正热数学模型。安装接口、表面状态、外部热流、设备遮挡、线缆漏热和热沉分区都要尽量可计算、可测量。
热平衡的“平衡”也不是所有测点温度完全不变，而是在规定时间窗口内，关键测点温度变化率、输入功率和边界条件达到约定的稳定判据。一个工况判稳后，再与热模型节点逐项比较；若偏差较大，应先检查边界、测点映射和接触热阻，再决定是否调整模型参数。
两种试验可以安排在同一轮热真空任务中，也可能共用设备，但判据不同。产品温度达到规定范围，不等于热模型已经得到验证；热平衡工况建立得很精细，也不能替代规定循环次数和冷热状态下的功能检查。
温度变化速率同样要说明控制对象。冷板或热沉可以先到设定值，产品受到热容、热阻和功耗影响，不会同步变化。平台时间应从规定产品参考点满足稳定判据后计算，不能只看设备出口或冷板控制器显示。
洪军介绍，瑞尔腾普内部把这套组合简称为“三件套”：罐外的导热油机组、一对管路及穿舱装置、罐内的控温冷板。罐体和真空系统共用，星内产品测试时接入罐外导热油机组和罐内控温冷板；星外产品测试时，切换到液氮或气氮热沉，并按任务增加分区红外加热。共用的是基础设施，切换的是产品所需的热边界。[1]
对导热主导的单机，重点配置传统复叠机械制冷、导热油回路、分区冷板和“一拖多”独立控制；对辐射主导的产品，重点配置液氮或气氮热沉、分区红外加热，并根据光谱响应要求增加太阳模拟系统。
方案设计前，团队先收集产品外形、质量、安装方式、表面状态、是否加电和各模式功耗；星外产品还要给出轨道、姿态、外部热流、有效辐射面积与遮挡关系。洪军所说的“从测温到控制”，就是把这些输入继续落实为测点、冷板或热沉分区、控制程序、判稳条件和保护阈值。[1]
运行层面还包括自动循环、异常温度与压力报警、流量和冷却水联锁、数据记录以及故障后的产品保护。对频繁做温度循环的实验室，液氮补给和夜间值守也会进入方案比较；对热平衡或大尺寸舱外产品，热沉几何、外部热流与低温背景则更优先。
星内单机和星外产品都要面对真空与冷热变化，但它们在轨时的热量进出方式不同，试验自然不能只复制同一条温度曲线。安装面导热占主导，就把冷板、接触热阻和带载工况做准；表面辐射占主导，就把热沉、外部热流、方向和表面状态做准。
混合工质自复叠直冷机可以在不消耗液氮的条件下把温度循环带入深低温；星内高发热单机更适合用机械制冷配合导热油，把安装界面控稳。需要100 K级冷背景或快速拉温时，液氮模式仍有自己的位置；大尺寸热沉若强调连续调节与均匀性，则可以转向气氮循环。
下一次看到“最低−150℃”，不妨继续问一句：这是哪个测点，在多大负载和有效面积下能够稳定到达，最终把产品带到了什么温度？把产品热路和这些条件说清楚，四种路线才真正具备可比性。
